電刷和滑環動態圖工作原理示意圖
日期：2020-04-26
點擊：17394
屬于：滑環結構原理
電刷和滑環動態圖，電刷是滑環的一部分，主要作用是傳輸電流和信號，電刷一般也稱為定子，銅環（導電環）稱為轉子，當電刷和導電環接觸后旋轉就可以通過電流和信號，同時也解決了導線纏繞的問題！滑環是一個非常好的360度旋轉解決方案！

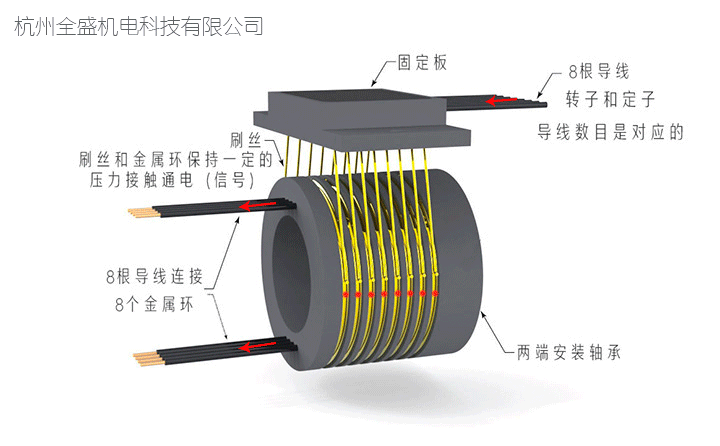

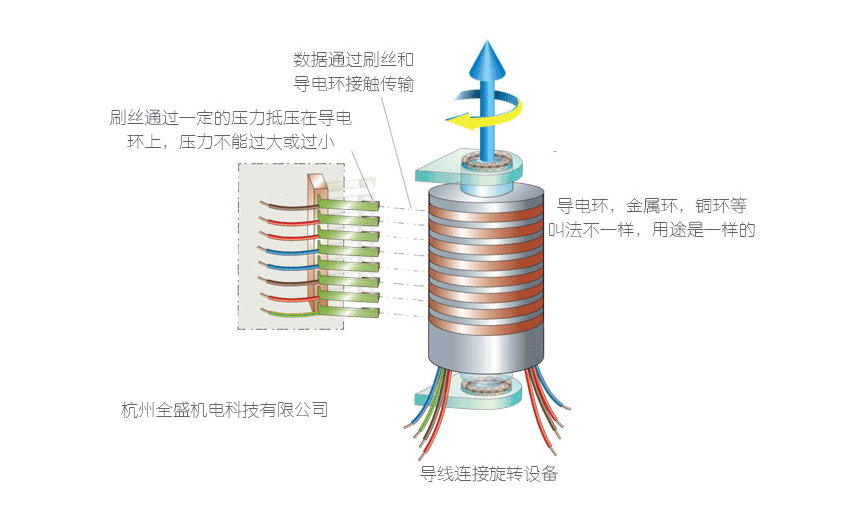

如圖所示，電刷和導電環的數量是一一對應的，通常電刷固定在滑環的外殼上面，固定的方式可能是多種多樣的，不能一一列舉，電刷和導電環之間呈現一定的角度輕觸，這個角度太大或太小都不行，壓力不夠，容易導致信號傳輸不穩定，也就是瞬斷，壓力太大，那么磨損就會加大，導致使用時間變短，成本增加！所以如何控制角度是一個非常有技術性的工作！
如圖所示一對增加到兩對電刷和導電滑環的動態圖，同理，可以增加到很多，工作原理都一樣，第四圖則是裝上外殼后的工作原理圖，電刷和導電環通過2個軸承支撐，這個圖比較特別，一般軸承是在兩端的，當然不管在同一端還是兩端，主要是把轉子支撐起來旋轉就可以了，從這些動態圖不難看出，滑環真是很多設備里常用的部件！
